应力小的铝基板分板机,亚兰YLVC-2电气混合式设计,双直刀分切,特别适用于分切精密SMD薄板

  • 发布日期:2022-4-16 9:31:28 阅读次数:272
  • 应力小的铝基板分板机,亚兰YLVC-2电气混合式设计,双直刀分切,特别适用于分切精密SMD薄板

    LED铝基板分板机铡刀式分板机

    ********************************YLVC-2产品简介

            YLVC-2分板机,采用气电式轻量化设计,一次完成微剪切应力切板行程,适用于分切带有V形槽的PCB线路板。

            ☆ 无圆刀型分板时产生的弓形波(BOW WAVES)及微裂痕(MICRO CRACK),使用楔形刀具线性分板,剪切应力降低,使敏感的SMD组件,甚至电容均可不受影响,产品潜在质量风险降低。

            ☆ 切板行程(即上下刀具开口可调范围)0.3-3mm ,绝无操作安全上的顾虑,刀具采用高速钢精密研磨制成,可重复研磨使用。



    分切原理

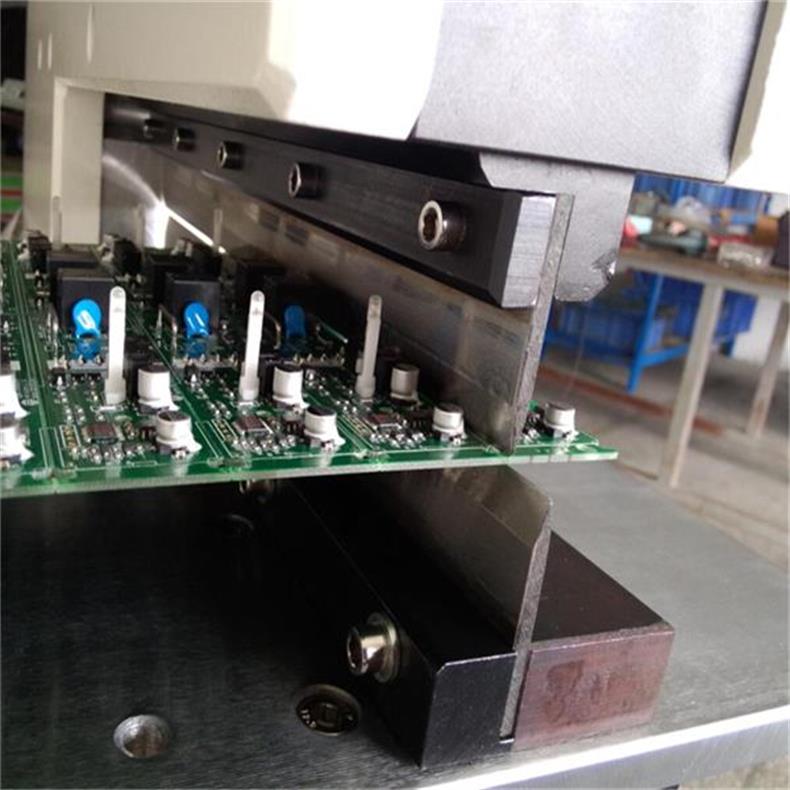

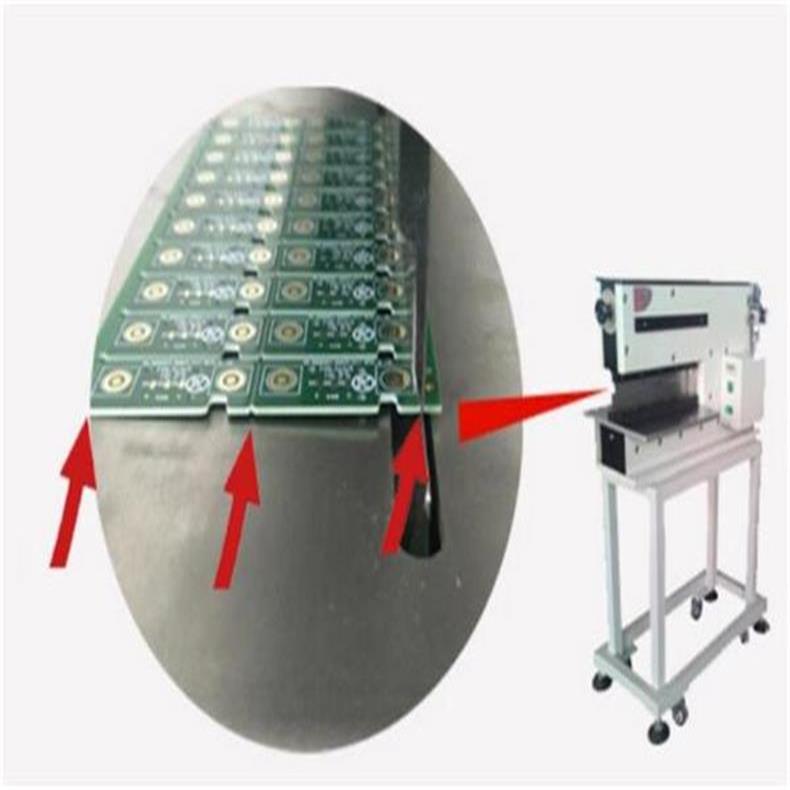

            将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口,顺着刀刃送入到刀内适当位置进行防呆,然后脚踩脚踏阀,气缸工作使上切刀下降,从而将V-CUT连板分离.

    技术参数

             ☆ 型号    YLVC-2

             ☆ 使用电压    220VAC

             ☆ 工作压力   0.4-0.6Mpa

             ☆ 机器重量    120kg

             ☆ 外形尺寸  720×300×440mm

             ☆ 刀具尺寸   上切刀6X60X356MM  下切刀6X38X356MM ,单次有效分板长度330MM

             ☆ 适用范围  凡有V-CUTSMD PCB板皆可适用于此机器

    LED铝基板分板机铡刀式分板机

    ********************************YLVC-2产品简介

            YLVC-2分板机,采用气电式轻量化设计,一次完成微剪切应力切板行程,适用于分切带有V形槽的PCB线路板。

            ☆ 无圆刀型分板时产生的弓形波(BOW WAVES)及微裂痕(MICRO CRACK),使用楔形刀具线性分板,剪切应力降低,使敏感的SMD组件,甚至电容均可不受影响,产品潜在质量风险降低。

            ☆ 切板行程(即上下刀具开口可调范围)0.3-3mm ,绝无操作安全上的顾虑,刀具采用高速钢精密研磨制成,可重复研磨使用。



    分切原理

            将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口,顺着刀刃送入到刀内适当位置进行防呆,然后脚踩脚踏阀,气缸工作使上切刀下降,从而将V-CUT连板分离.

    技术参数

             ☆ 型号    YLVC-2

             ☆ 使用电压    220VAC

             ☆ 工作压力   0.4-0.6Mpa

             ☆ 机器重量    120kg

             ☆ 外形尺寸  720×300×440mm

             ☆ 刀具尺寸   上切刀6X60X356MM  下切刀6X38X356MM ,单次有效分板长度330MM

             ☆ 适用范围  凡有V-CUTSMD PCB板皆可适用于此机器
